在現代社會中，消防水炮廣泛應用于廠房、倉庫、機場、車站等大空間區域，這些區域空間大，現場距離控制室較遠。為了實現長距離更穩定的視頻傳輸效果，用戶選擇使用光端機加光纖的布線方式。但是添加了設備，布線復雜，究竟怎么連接呢，怎么確定是布線連接正常呢？

視頻光端機包含了發射端和接收端，中間使用光纖連接。布線連接可以分為三段：

一、水炮到光端機的發射端調試

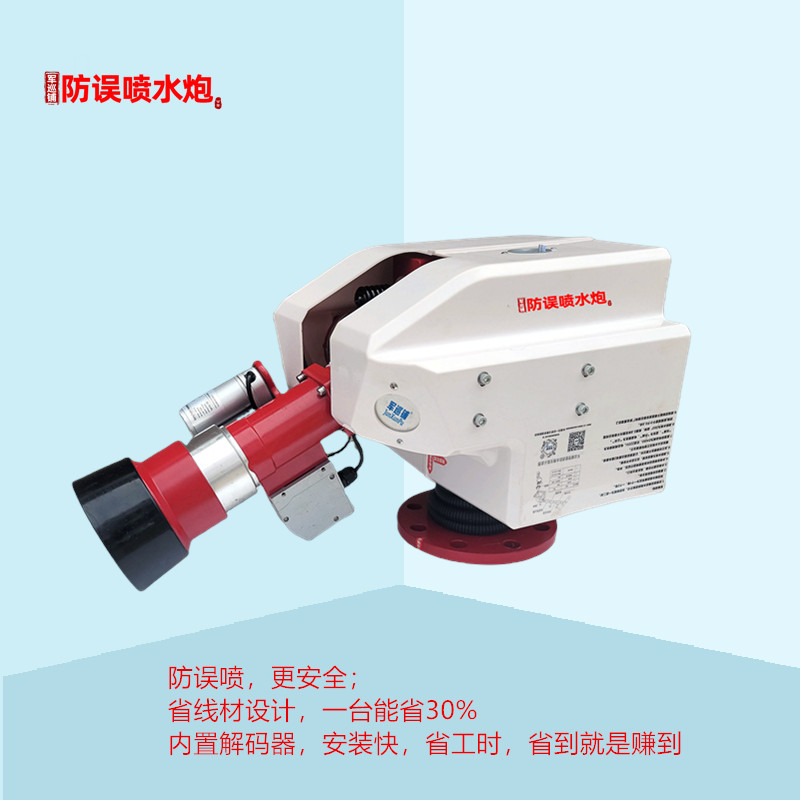

數字攝像頭：使用網線連接光端機。模擬攝像頭：使用同軸電纜連接光端機。攝像頭的像素決定了使用光端機的型號；例如，JXP防誤噴水炮使用200W的攝像頭，需要使用同軸高清1080P的光端機；不同的連接方式需要配置不同型號的光端機。對于數字攝像頭，通常需要選擇支持網絡傳輸的光端機；對于模擬攝像頭，需要選擇支持同軸電纜傳輸的光端機。

查看指示燈確定連接狀態

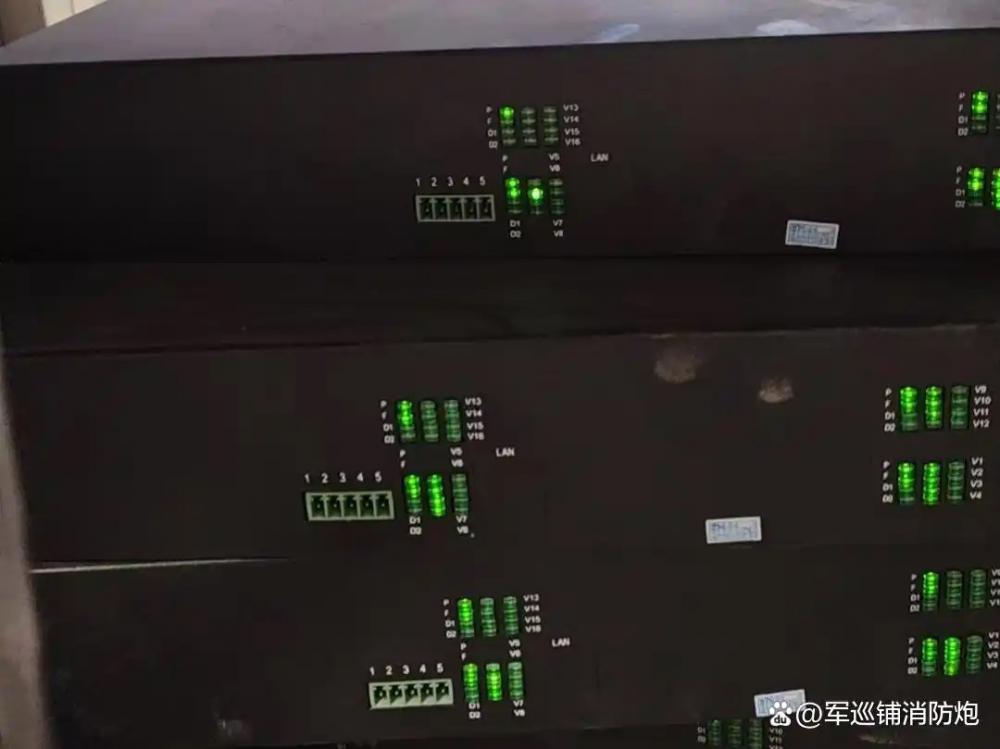

常用的 8 路光端機一般會有 P、F 和 V1--V8 的指示燈。P 燈代表電源，當 P 燈亮起時，表示光端機的電源正常。F 燈代表光纖連接狀態，當 F 燈亮起時，表示光端機的光纖連接正常。V1--V8 代表水炮至光端機的鏈接狀態，當對應的指示燈亮起時，表示該路水炮與光端機的連接正常。

如果有指示燈不亮，就代表有一段出現問題。例如，如果 P 燈不亮，可能是光端機的電源故障，需要檢查電源線路是否連接正常，電源適配器是否工作正常。如果 F 燈不亮，可能是光纖連接故障，需要檢查光纖是否插好，光纖是否有損壞。如果 V1--V8 中的某個指示燈不亮，可能是該路水炮與光端機的連接故障，需要檢查連接線路是否松動，攝像頭是否工作正常。

二、光端機發射端到光端機接收端調試

光纖連接

光端機發射端和接收端之間使用光纖連接，通常較多使用單模雙芯光纖，起到一用一備的關系。在連接光纖時，要注意光纖的插頭要插緊，避免松動導致信號中斷。同時，要注意光纖的彎曲半徑不能過小，否則會影響光纖的傳輸性能。

檢查光纖連接狀態

可以通過觀察光端機接收端的 F 燈來判斷光纖連接狀態。當 F 燈亮起時，表示光纖連接正常。如果 F 燈不亮，可能是光纖連接故障，需要檢查光纖是否插好，光纖是否有損壞?？梢允褂霉夤β视嫷裙ぞ邅頇z測光纖的光功率，判斷光纖是否正常工作。

三、光端機接收端連接水炮主機的硬盤調試

連接方式

光端機接收端通過視頻線連接水炮主機的硬盤錄像機。同軸電纜連接需要使用BNC接頭，最好是免焊接的接頭；安裝更為快捷方便。同時，要確保硬盤錄像機的設置正確，能夠接收光端機傳輸過來的視頻信號。

檢查硬盤錄像機狀態

確定硬盤錄像機的電源指示燈打開，表示硬盤錄像機正常供電。然后，可以通過查看硬盤錄像機的顯示屏或者連接到顯示器上查看視頻畫面。如果能夠看到清晰的視頻畫面，說明消防水炮視頻系統調試成功。如果看不到視頻畫面，可以檢查硬盤錄像機的設置是否正確，視頻線是否連接正常，光端機接收端的信號是否正常等。

消防水炮視頻系統使用光端機的布線連接可以分為從水炮到光端機的發射端、光端機發射端到光端機接收端、光端機接收端連接水炮主機的硬盤等三個方面進行。正確布線，確保消防水炮視頻系統能夠正常工作，為大空間區域的消防安全提供有力保障。
