想象一下，一場突如其來的火災在大型購物中心或工業廠房中爆發。在分秒必爭的關頭，往往是那些隱匿在頂部的自動消防炮系統挺身而出，迅速噴出水柱控制火勢。這些看似簡單的設備，實則是一個高度智能化的綜合體。本文將以“自動消防炮系統圖”為主題，帶您一步步透視這一生命線工程如何運作，從水泵、水池到消防管網的設計細節，再到關鍵的兩臺水炮對單一火點原則。

自動消防炮系統的基本概念與重要性

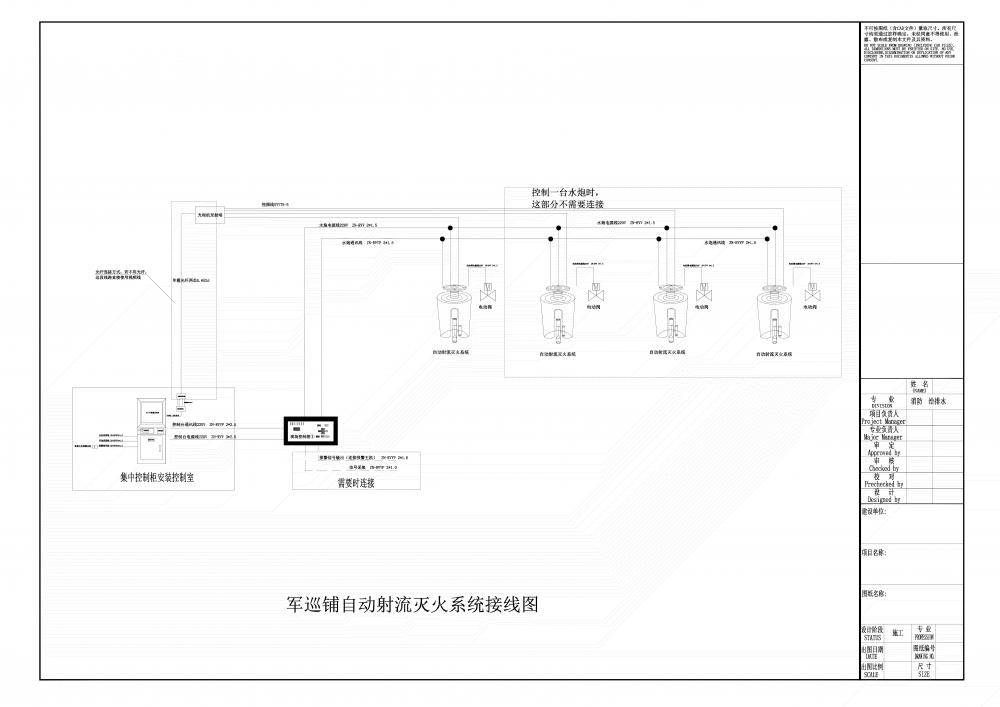

在消防領域，自動消防炮系統絕非孤立設備，而是一個協同運作的完整工程體系。系統圖就像一張導航圖，直觀展示了消防水炮作為核心組件，如何與其他元素無縫連接。正如行業標準所強調，消防水炮是一個綜合系統，包含了水泵、水池和消防管網。水泵負責提供高壓水源，水池作為儲水核心確保供應不間斷，消防管網則像血管一樣分布輸送水流。當系統圖被繪制時，它融合了水力計算和空間布局，確保在火警觸發時，水炮能精準噴射覆蓋目標區域。這種設計不僅能快速響應火情，還減少了人為干預，提升了大型場所的消防效率。

系統圖的核心組件剖析
系統圖的每個元素都經過精心設計，以實現高效滅火。首先，水泵是系統的動力心臟。典型設計中，水泵選用高壓型號（如離心泵或柱塞泵），能產生強大水壓，確保水炮噴射距離達50米以上。水泵位置在系統圖中通常靠近水源點，并通過自動控制模塊聯動消防報警系統。一旦探測器發現火源，水泵立即啟動，避免延誤。其次，水池作為儲水單元，扮演緩沖角色。在水資源規劃中，水池容量需滿足持續噴水需求，一般在50-100立方米以上，且材質耐腐蝕（如混凝土或不銹鋼），以防止泄漏。系統圖上會標注水池位置及其連接管道，確保在緊急時提供穩定補給。

消防管網則是輸送命脈。系統圖中，管網布局呈網狀結構，覆蓋所有潛在火點區域，包括主干管和分支管。管道直徑（如DN100或更大）需匹配水炮流量，并采用防火材料如鍍鋅鋼管。關鍵點在于，管網設計必須考慮壓力損失和冗余備份——如果某段管道受損，備用線路能立即接管，維持系統正常運作。最后，消防水炮本身是系統圖的焦點。水炮類型多樣（如固定式或旋轉式），安裝高度通常在6-12米，能通過紅外或圖像傳感器自動瞄準火源。系統圖會詳細展示每個水炮的覆蓋范圍，確保無死角防護。融入這些設計，系統圖不僅解決局部問題，還避免了水源浪費或壓力不足的風險。

設計原則：噴射要求與兩臺水炮原則

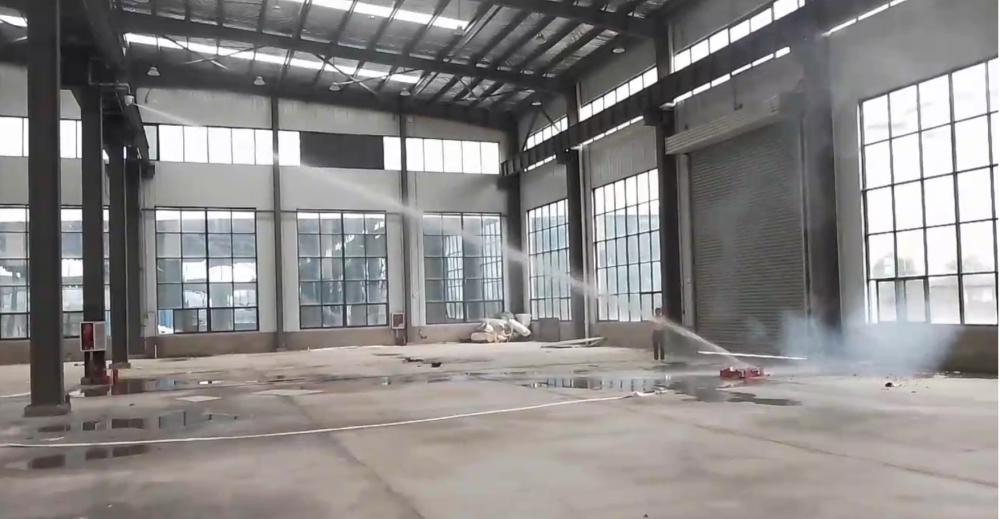

系統圖的精髓在于其嚴格的設計規范，尤其針對噴射性能和冗余配置。噴射要求是首要考量—— 消防水炮系統需要滿足特定噴射參數，包括水流強度（如10-40L/s）、射程（20-60米）和覆蓋角度（90-360度）。在設計階段，工程師會基于建筑尺寸和風險等級（如高風險倉儲區）計算這些值，并將結果標注在系統圖上。例如，在大型廠房中，水炮必須穿透煙霧和高溫，噴射出強勁水霧或泡沫混合物以抑制火勢蔓延。

更關鍵的是冗余設計原則：起碼的兩臺水炮一個火點的設計方式。這不是隨意的規定，而是基于安全冗余理念。系統圖上，每個潛在火點（如電氣室或貨架區）都必須由兩臺獨立水炮守護。比如，在火源位置A端，第一臺水炮啟動噴射時，第二臺作為備份隨時待命，如果第一臺因故障或火勢擴展失效，第二臺能立即頂上。這種閉環設計顯著提升了可靠性，避免了單點失效。實際案例中，某物流中心采用此原則后，滅火成功率提升了95%。同時，系統圖還納入控制邏輯，如自動切換機制和壓力監測器，確保雙水炮系統協調一致。

系統圖的實際應用與未來展望
深入了解自動消防炮系統圖，不僅有助于施工安裝，還能優化維護流程。在初始繪圖時，工程師結合CAD軟件和實地測量，生成精確圖紙——圖中清晰標識水泵位置、管網走向和水炮角度。維護人員只需參照系統圖進行定期檢查（如水泵測試或管道清潔），就能預防故障。未來，隨著AI和物聯網發展，系統圖正向智能化演進。例如，數字孿生模型可模擬火災場景，優化水炮響應時間。但這離不開扎實的基礎設計：*水池和水泵的合理配置*仍是核心，確保系統在極端條件下穩定運行。

從核心組件到雙水炮冗余原則，每個細節都關乎生死。記住，一張完善的系統圖是消防安全的基石——它不只是圖紙，更是戰術藍圖，驅使我們持續改進以應對挑戰。
