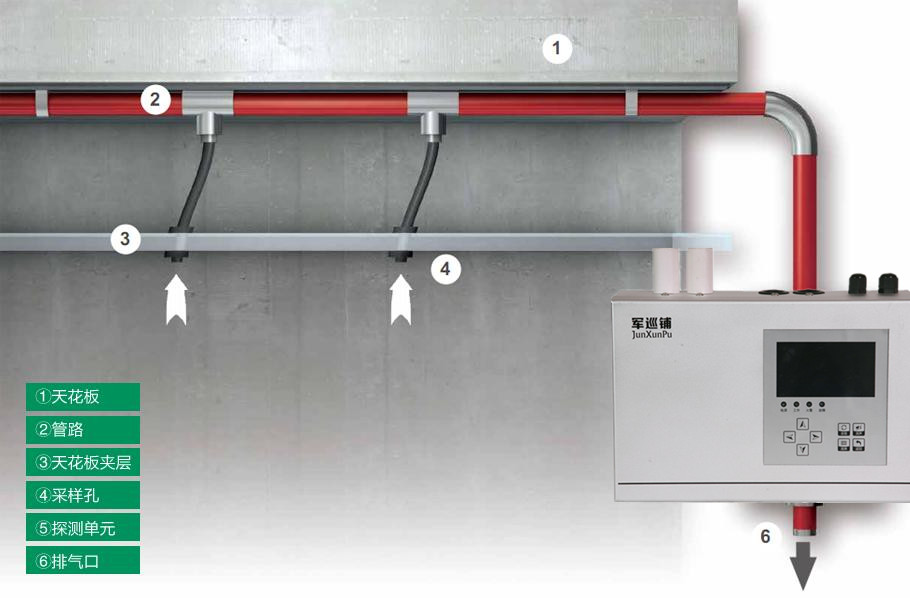

上期內容說道了吸氣式感煙火災探測器采樣管的布置,當采樣管的位置布置好了之后,需要考慮的是采樣孔的布置。而采樣管上采樣孔并不是隨便開孔,對于采樣孔的位置和采樣孔的間距標準上有明確的規定。

規范規定:1、采樣孔總數不宜超過100個,單管上的采樣孔數量不宜超過25個,采樣孔的孔徑不應小于2mm,最大不應超過5mm。
2、標準采樣的方式下,末端帽應開末端孔,孔徑為3~6mm,回風口采樣方式下,末端帽不開孔。
3、當管道布置形式為垂直采樣時,每2攝氏度溫差或者3米間隔應設置一個采樣孔。
4、采樣孔的制作必須保證邊緣光滑無毛刺,采樣孔不應設在采樣管的連接部位。
軍巡鋪品牌吸氣式感煙火災探測器單管路的采樣管的長度不大于100米,布置采樣孔的數量為12個,為均勻布置,采樣孔的間距約為8.3米,最末端的采樣孔的直徑為5MM,這個采樣孔的直徑和距離吸氣感煙式探測器設備的遠近有關系,一般情況下,距離探測器越近的采樣孔直徑越小,是2MM。

在實際的安裝過程中,采樣管隨著防火區域的不同,采樣管需要彎頭或者彎管,但是這些彎管的長度也需要計算在100米的范圍內,而且采樣孔不能再?gòu)澒苌稀?/span>
當采樣管有垂直布置的時候,采樣孔的間距不大于3米,采樣孔至墻壁、梁邊的水平距離,不應小于0.5米采樣孔周圍0.5米內,不應有遮擋物采樣孔至空調送風口邊的水平距離,不應小于1米。
